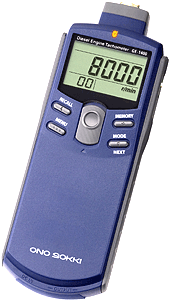

GE-1400轉速表

時間: 2013-11-25


GE-1400轉速表,電話:020-32056193,傳真:020-82348703

GE-1400是專門為4沖程柴油發動機的轉速測量而設計制造的便攜式數字轉速表。只要將脈動傳感器 CP-044 (須另行購置的選購件)夾在燃油噴射管上,就可以在顯示器上讀取發動機的 r/min 轉速值。

模擬輸出 (也可選擇為監控輸出方式) 與脈沖輸出為標準配置,模擬輸出信號可用來接筆式記錄儀記錄測量數據等 (監控輸出可用來確認傳感器輸出波形及工作情況),脈沖信號可用來接FFT分析儀作跟蹤分析用。

特點

  • 帶記憶儲存功能,最大可保存20個數據

  • 模擬輸出與脈沖輸出為標準配置

模擬輸出 0 ~ 1 V/0 ~ F.S.(F.S.可任意設置)、10 bit D/A變換
脈沖輸出 Hi電平:大于+4.5V、Lo電平:小于+0.5V
  • 帶背景照明功能,在光線不足的地方也能讀取數據

  • 帶觸發器調整功能

  • 可使用三腳架測量

規格簡介

 GE-1400 便攜式柴油發動機轉速表


測量對象 4沖程柴油發動機
傳感方式 檢測燃油噴射時在燃油管內所產生脈動信號
適配傳感器 CP-044(選購件)
運算方式 周期運算方式
測量間隔 1秒+1周期以?xún)?
顯示器 5位液晶顯示,帶背景照明 (字高:10.2mm)
顯示刷新時間間隔

1 ± 0.2s

顯示單位 r/min、r/s
測量范圍 400 ~ 8000 r/min (采用 r/s 單位時,可用左例 r/min 的指標除以60來求得)
測量精度 顯示值(*) × (±0.02%) ± 1位
(*顯示值為不帶小數點的計數值。)
記憶儲存功能 最大可儲存20個數據
溢出功能 當測量值超出測量范圍時,有溢出(ERROR記號)顯示
轉速上限警告功能 當轉速測量值超出預先設定的上限值時,有上限警告(↑記號)顯示
觸發電平調節功能 本體右側安裝有旋鈕可調節
模擬輸出 與轉速顯示相對應

輸出電壓:0 ~ 1 V / 0 ~ 滿量程(全量程可任意設置)
變換方式:10 bit D/A變換
直線性:± 1 % / 滿量程
輸出信號刷新時間:小于50 ms + 1個周期的時間
溫度穩定性:±0.05% / 滿量程 / ℃(零點與量程)
設定誤差:±0.5% / 滿量程
負載阻抗:大于100 kΩ

監控輸出 用來監控來自傳感器的信號(與模擬輸出切換使用)
脈沖輸出 每檢測出一個信號,則輸出一個脈沖

輸出電壓:Hi 電平 大于+4.5V;Lo電平 小于+0.5V
輸出電平的邏輯理論:正邏輯
負載阻抗:大于100 kΩ

使用溫度范圍 0 ~+40℃
保存溫度范圍 -10℃ ~+50℃
電 源 7號干電池(1.5V)×4節,或采用專用AC交流電源適配器PB-7080(選購件)
電池壽命 大于32小時(背景照明OFF時)、8小時(背景照明ON時)
電池不足的告警顯示 當電池電壓降至約4.4 V以下時,會(huì )出現電池不足的告警(LOW記號)顯示。
外形尺寸 186.5(W)× 47.5(H)× 66(D)mm
重 量 約280g (包括電池)
附屬品 7號干電池×4節、AX-501輸出信號電纜、便攜提箱
價 格 請與本公司在各個國家或地區的代理商聯系。
選購件 PB-7090 AC電源適配器
AX-501 帶BNC插頭的輸出信號電纜 (模擬與脈沖輸出兼用2m)
CP-044 燃油噴射脈動傳感器

CP-044 傳感器

測量對象

柴油發動機

傳感方式

用壓電信號傳感器檢測出燃油噴射時的脈動信號

可測燃油管徑 φ4 ~ 8 mm
傳感器耐壓縮力 1960 bar

測量范圍

400 ~ 6000 r/min

輸出信號

脈沖信號

信號電纜

特殊耐熱電纜4.9 m (傳感器直接抽頭) — (R03PB6M插頭)

使用溫度范圍

0 ~ +80℃

外形尺寸

φ 32 × 72 mm

重 量

約 120 g

價 格 請與本公司在各個國家或地區的代理商聯系。
