EC-2100速度計

時間: 2013-11-25


EC-2100速度計,電話:020-32056193,傳真:020-82348703

EC-2100是一種小型輕便、使用電池的手持式電梯速度計,用于電梯的調整,維護,檢查。比較前機型(EC-900),測量范圍擴大2倍達到2000 m/min,計算時間縮短為1/10達到10 ms,可以用于高速電梯的速度與轉速測量。

電梯速度計通過輕輕地接觸電梯曳引機的吊索滑輪,就可測出電梯的速度。表示器使用紅色LED,易于觀察辨認。光線昏暗的場所,也可以方便地讀取測試數據值。另外如使用配套固定用具固定EC-2100本機或使用選配件EC-0201外部檢測器,即使一個人也可以單獨完成電梯的速度測試。

EC-2100使用本機上的功能按鈕或用外部輸入信號可以鎖定保持計測值,確保測量的順利進行可靠性強。本機具有2個表示器,可分別鎖定保持2個計測值。如果EC-2100加配使用選配件EC-0202距離計測功能,還可以完成設定時間內電梯的移動距離測量。

EC-2100加配使用選配件EC-0202距離計測功能與選配件EC-0203觸發裝置,可以進行自動扶梯的急停時的停止距離測量。

特長

  • 測量范圍最大2000 m/min,計算時間最短10 ms,高速進行速度或轉速測量。

  • 帶有數據保存功能,可保存10組數據

  • 標準配置測量值的模擬電壓輸出,脈沖輸出

  • 最大值保持功能,可保持測量中的最大值

  • 平均處理功能,測量速度,轉速值的平均計算(平均次數1-200,可任意設定)

  • 自動電源關閉,電池剩余量表示

  • 使用選配件EC-0202距離計測功能,可以完成設定時間內電梯的移動距離測量(旋轉方向符號可自由設定)

  • 使用選配件EC-0201外部檢測器,可遠離測量點進行測量。

  • 使用選配件周速環KS-300,可作為手持式轉速計使用

電梯速度測量

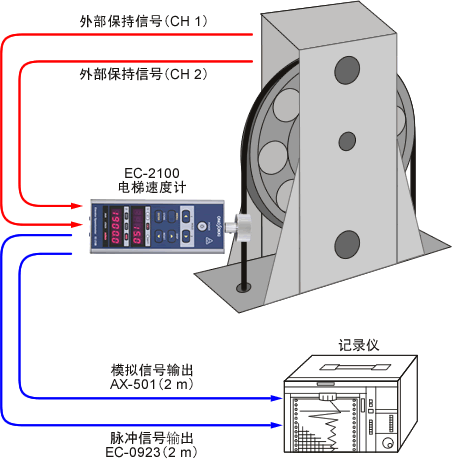

使EC-2100的周速環接觸曳引機的曳引繩或曳引滑輪進行測量,利用本機的保持按鍵[1]和[2],或利用外部輸入保持信號,可分別測量并表示不同時機的速度數據。

  1. 最大值測量
    按本機的[DISP]按鍵,下部表示器將表示測量的最大值。最大值可以保持。

  2. 數據存儲功能
    測量數據可保存于本機的存儲器內。

● 自動扶梯急停距離測量
(使用選配件距離測量功能EC-0202)

自動扶梯急停距離測量。

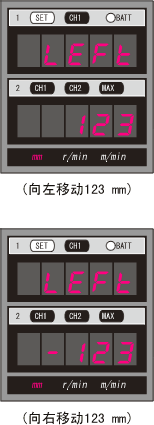

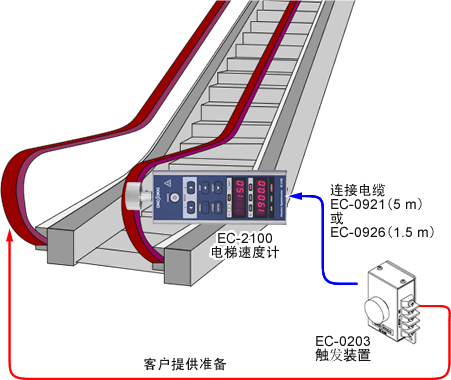

  1. 使用選配件EC-0203觸發裝置時
    觸發裝置的端子分別連接自動扶與EC-2100本機。按觸發裝置的按鍵,自動扶梯急停,EC-2100進行測量,測量停止2秒后測量值將被鎖定保持,以防數據丟失或出錯。

  2. 不使用觸發裝置時
    利用本機的保持按鍵[1]和[2],控制測量的開始與停止,也可完成測量。

概要規格

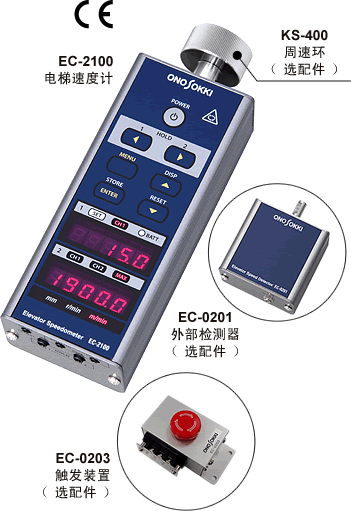

■ EC-2100 電梯速度計

測量 方式 接觸式
測量范圍

速度: 0.1 ~ 2,000.0 m/min
轉速: 1 ~ 20,000 r/min
距離:0 ~ ±999 mm*

*測量值范圍可到±5000 mm,但超出±999 mm以上的數值精度不能保證。

測量精度 ± 1個計數
測量時間 10 ms
顯示器 紅色LED 5位,2組
表示更新時間 100 ms
分辨率

速度:0.1 m/min*,轉速:0.1 r/min*,距離:1 mm(使用選配功能)

*平均次數10以上時。

測量值單位 速度: m/min,轉速: r/min,距離:mm(使用選配功能)
自動電源關閉 最終操作完了的180 秒后電源關閉
數據保持功能 顯示器1,顯示器2,最大值(分別獨立)
平均計算功能 1 ~ 200 次(可任意設定)
存儲功能 保存10組測量結果數據
模擬輸出 輸出值 瞬時值(經過平均計算處理)
電壓范圍 0 ~ 1 V/0 ~ F.S.
轉換方式 10 bit D/A轉換
線性度 ±1% F.S.
輸出更新時間 10 ms
輸出插口 φ2.5 mm 插口
脈沖輸出 輸出方式 晶體管輸出(開式集電極)
耐電壓 14 V
電流 20 mA 以?xún)?
脈沖數 600脈沖/1轉
邏輯 負邏輯
脈沖幅 約0.5 ~ 1.2 μs
輸出插口 φ2.5 mm 插口
檢測 產生脈沖數 150脈沖 / 每轉(狹逢投光方式)
光源 紅外發光二極管
受光元件 光敏晶體管
允許負荷 軸向 5 kg、徑向 5 kg
軸承壽命 2×107 r/min・h (在規格的最大負荷時)
其他 電源 五號電池3節
電池使用時間 連續使用15小時以上(常溫狀態時)
消耗電流 最大 100 mA (電源電壓 4.5 V)
使用溫度范圍 0 ~ 45℃
保存溫度范圍 -10 ~ 60℃
外形尺寸 60(W)×162(L)×38(D)mm(與前機型EC-900相同)
重量 約 423g(包括電池,但不包括周速環)
附件
  • 外部數據保持信號用電纜(1.4 m):EC-0922 1套(2根)
  • 攜帶盒:EC-0925 1個
  • 六角扳手(對邊 1.5 mm):1個
  • 五號干電池:3節

注意:EC-2100使用時,需要配合選配件周速環(KS-400、KS-500、KS-800)或選配件轉速接觸桿(KS-300、EC-0924)使用。

選配件

■ EC-0201外部檢測器

CE marking製品寫真(EC-0201 外部検出器)

EC-2100專用外接檢測器,通過附屬的EC-0921電纜連接EC-2100與EC-0201。在危險的測試地點也可以安全地測量,電源的開閉,單位的設定,均可在本機進行操作。

檢測 產生脈沖數 150脈沖 / 每轉(狹逢投光方式)
發光源 紅外發光二極管
受光元件 光敏晶體管
允許負荷 軸向 5 kg、徑向 5 kg
軸承壽命 2×107 r/min・h (在規格的最大負荷時)
其他 電源 由EC-2100提供(使用EC-0921連接EC-2100)
使用溫度范圍 0 ~ 45℃
保存溫度范圍 -10 ~ 60℃
外形尺寸 60(W)×76(L)×38(D)mm 帶固定用螺絲孔(4 - M4深8) (與前機型EC-091相同)
重量 約 214g(不包括周速環)
附件 信號電纜(5 m):EC-0921 一根(連接EC-2100與EC-0201)

■ EC-0202 距離測量功能

設置于EC-2100本機內?捎糜谧詣扶梯急停距離測量或扶手帶的移動距離測量。

■ EC-0203觸發裝置

CE marking製品寫真( EC-0203 トリガ裝置)


觸發裝置的端子分別連接自動扶與EC-2100本機。按觸發裝置的按鍵,自動扶梯急停,EC-2100進行測量,測量停止2秒后測量值將被鎖定保持,以防數據丟失或出錯。

接続部 信號插孔 連接EC-2100的CH 1信號輸入口

連接電纜:EC-0921(5 m)或EC-0926(1.5 m)

接線臺 連接自動扶梯
B接點信號
按觸發裝置的按鍵接點為開放狀態(OFF)

自動扶梯與觸發裝置之間的信號電纜由客戶準備

其他 外形尺寸 50(W)×100(L)×47(D)mm
附件 固定用螺釘2個

■ 配件

周速環(寬幅)
KS-400

製品寫真(KS-400 周速リング)

周速環(窄幅)
KS-500

製品寫真(KS-500 周速リング)

周速環(橡膠寬幅)
KS-0800

製品寫真(KS-0800 周速リング)

轉速接觸桿
KS-300

製品寫真(KS-300 回転接觸子)

轉速接觸桿用延長桿
EC-0924

製品寫真(EC-0924 回転接觸子用中継シャフト)

外部保持信號檢測開關
EC-001A

製品寫真(EC-001A 外部ホールド信號検出スイッチ)

型號 名稱
EC-0921 信號電纜(5 m) (EC-2100連接EC-0201或EC-0203)
EC-0922 外部保持信號用電纜(1.4 m,1套2根)
AX-501 模擬信號輸出用信號電纜(2 m)
EC-0923 脈沖信號輸出用信號電纜(2 m)
EC-0926 觸發裝置連接用信號電纜(1.5 m)
EC-0925 攜帶盒
