WT332-H-C1數字功率計

時間： 2013-12-25　

WT332-H-C1數字功率計,YOKOGAWA數字功率計性價比優異，受到用戶高度認可。新推出的第五代數字功率計WT300系列提供升級創新的測量功能，可以幫助工程師進行基本電力測量，是待機功率測量、能源之星^®和IEC62301測試、電池充放電能以及其他低功率測量的理想工具。

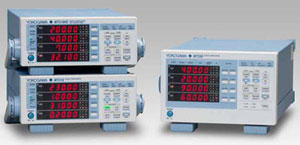

WT300系列數字功率計：WT310、WT310HC、WT332、WT333

WT310和WT330系列數字功率計性能卓越、可靠性高，值得信賴。

基本精度: 讀數的0.1%
DC測量: 0.5 Hz to 100 kHz 頻率范圍
測量所有交直流參數
緊湊設計(半機架尺寸)
標配USB、GPIB(或RS232)接口
50μA低電流測量(僅限WT310)
40Arms大電流測量(僅限WT310HC)
高速數據更新(最快每秒10個讀數)
常規測量和諧波測量同時進行
可選以太網接口
附帶WTViewerFreePlus軟件
通過WT310系列執行單相測量
通過WT300系列執行分相和三相測量
WT300系列功能得到強化，一臺即可支持從低頻到高頻變頻器的所有測量應用。同類首款:

指定量程的自動量程功能。

自動量程功能可在指定幾檔量程內自動選擇或改變量程。這樣可以縮短量程改變時間，使測試更快、更高效。

行業首款:積分測量時的自動量程功能。功率計在積分模式下測量功耗和待機功耗時，通常需要固定測量量程。但是，如果輸入電平超過已選量程最大值，測量結果將是錯誤的，還需要在更高的量程下重復測試。WT300系列可以在積分模式下自動高速切換量程，不需要重復測試。WT210/230 和 WT310/330 對照表

		WT310/WT332/WT333	WT310HC	WT210/WT230
DC功率測量精度		讀數的0.1%+量程的0.2%	讀數的0.3%+量程的0.2%	讀數的0.3%+量程的0.2%
電流量程 (CF=3)	直接輸入	5m/10m/20m/50m/100m/200m/ 0.5/1/2/5 /10/20[A]（WT310） 0.5/1/2/5/10/20[A]（WT332/WT333）	1/2/5/10/20/40[A]	5m/10m/20m/50m/100m/200m/
電流量程 (CF=3)	外部電流輸入	EX1: 2.5/5/10[V] EX2: 50m/100m/200m/500m /1/2[V] (選件)	EX1: 2.5/5/10[V] EX2: 50m/100m/200m/500m /1/2[V] (選件)	EX1: 2.5/5/10[V] EX2: 50m/100m/200m[V] (選件)
電壓和電流的有效輸入范圍 (CF=3)		1% to 130%	1% to 100% (僅限40A量程)	1% to 130%
電壓和電流的最大顯示值 (CF=3)		1% to 140%	1% to 110%(僅限40A量程)	1% to 140%
功率因數的影響 (CF=3)	0	(功率讀數)×{(功率讀數誤差%)+(功率量程誤差%)×(功率量程/視在功率指示值)+tanØ×(PF=0時的影響)%}	(功率讀數)×{(功率讀數誤差%)+(功率量程誤差%)×(功率量程/視在功率指示值)+tanØ×(PF=0時的影響)%}	增加(功率讀數)×{tanØ×(PF=0時的影響)}%
同時測量RMS和電壓MEAN&DC		是	是	否
頻率測量		2通道(電壓和電流)	2通道(電壓和電流)	1通道(電壓或電流)
顯示項目數		4項	4項	3項
采樣率		約100kS/s	約100kS/s	約50kS/s
諧波測量		是(選件, /G5)	是(選件, /G5)	是(選件, /HRM)
設置THD運算的最大分析次數		是 (選件, 1-50th)	是 (選件, 1-50th)	否
積分模式下的自動量程		是	是	否
通信接口	USB	是	是	否
	GP-IB	是 GP-IB 或 RS-232	是 GP-IB 或 RS-232	是 (選件) GP-IB 或 RS-232C
	RS-232	是 RS-232 或 GP-IB	是 RS-232 或 GP-IB	是 RS-232 或 GP-IB
	以太網	是 (選件)	是 (選件)	否
GP-IB是否符合IEEE標準		IEEE488.2	IEEE488.2	IEEE488.1 和 IEEE4882.
比較器功能		否	否	是
Viewer軟件(設置&獲取數據)		免費(附帶)	免費(附帶)	免費(附帶)

WT300系列型號和后綴代碼：

型號	后綴代碼			產品說明
WT310				單輸入單元型
電源線	-D			UL/CSA標準
	-F			VDE標準
	-R			AS標準
	-Q			BS標準
	-H			GB標準
通信接口 *標配USB		-C1		GB-IB通信接口	任選其一
		-C2		串行(RS-232)通信接口
可選功能			/C7	以太網接口
			/EX1	外部輸入2.5V/5V/10V	任選其一
			/EX2	外部輸入50mV/100mV/200mV/500 mV/1V/2V
			/G5	諧波測量功能
			/DA4	4通道D/A輸出

型號	后綴代碼			產品說明
WT310HC				單輸入單元/高電流型
電源線	-D			UL/CSA標準
	-F			VDE標準
	-R			AS標準
	-Q			BS標準
	-H			GB標準
通信接口 *標配USB		-C1		GB-IB通信接口	任選其一
		-C2		串行(RS-232)通信接口
可選功能			/C7	以太網接口
			/EX1	外部輸入2.5V/5V/10V	任選其一
			/EX2	外部輸入50mV/100mV/200mV/500 mV/1V/2V
			/G5	諧波測量功能
			/DA4	4通道D/A輸出

型號	后綴代碼			產品說明
WT332				2輸入單元型
WT333				3輸入單元型
電源線	-D			UL/CSA標準
	-F			VDE標準
	-R			AS標準
	-Q			BS標準
	-H			GB標準
通信接口 *標配USB		-C1		GB-IB通信接口	任選其一
		-C2		串行(RS-232)通信接口
可選功能			/C7	以太網接口
			/EX1	外部輸入2.5V/5V/10V	任選其一
			/EX2	外部輸入50mV/100mV/200mV/500 mV/1V/2V
			/G5	諧波測量功能
			/DA12	12通道D/A輸出

標準附件

電源線(1套)、橡膠墊(1套)、電流輸入保護蓋(各1套)、入門指南(1本)、轉接頭(只在選擇/DA4或/DA12選件時提

供，各1套)、安全接頭758931(每套2個，根據輸入單元數量提供相應套數)、CD(1張，內容包括PDF版的入門指

南、操作手冊、功能手冊和通信手冊、Viewer軟件)

電流輸入范圍廣:電流輸入范圍廣: WT300系列的電流輸入范圍非常廣，可支持低至50μA的極低電流到高達40A的大電流。

所有參數同時測量: WT300系列可以測量所有交直流參數。無需變換測量模式就可以同時執行積分測量和諧波測量。

快速顯示及數據更新率: WT300系列擁有快速顯示功能，并且數據更新率最快可達100ms，可以縮短用戶測試程序的時間。所有輸入范圍均保持一致的基本測量精度。讀數的0.1%+量程的0.1%(50Hz/60Hz)

最大值保持(MAX)功能: 可以保持電壓與電流的RMS/PEAK值、有功功率、無功功率和視在功率的最大值。

線路濾波器和頻率濾波器功能: 此功能可以抑制基波測量時不需要的噪聲和諧波成分。

WT300系列提供豐富的通信接口: USB、GP-IB或RS-232(可選)、以太網(選件)

用戶可以根據自身應用需求靈活選擇合適的接口。可以使用 WTViewerFreePlus軟件設置所有類型的測量，也可以顯示和保存測量的數值數據、波形和趨勢圖。

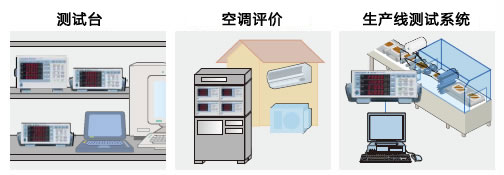

CN Communication Interface

用于測量記錄的D/A輸出

D/A選件用于將電壓、電流、功率和其他測量數據輸出到數據記錄儀 (+/-5Vdc outputs).

DA Output

WT300 系列功率計易于使用、經濟實惠、測量準確，可以滿足生產、測試、評價和研發等領域內廣泛的應用需求。家用電器和辦公設備

電子裝置的生產線或QA測試

- 豐富的通信接口，如USB, RS-232 或 GP-IB、以太網。

- 緊湊型半機架安裝可以幫助用戶建立投資回報率(ROI)更高的小型測試系統。

- 用于數據記錄的D/A輸出功能。

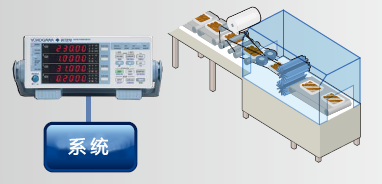

CN Productionline.fw

家用電器的開發和評價

- 5mA量程有助于小電流測量(WT310)

- 通過量程跳轉(量程配置)功能，用戶可以事先選擇適合的量程。自動量程功能讓W(xué)T300系列可以快速適應不斷變化的輸入條件。 [PIC]

測量符合國際標準(IEC62301、能源之星、SPECpower)

- 將量程設為5mA時，WT310可以在最高100μW的分辨率下執行測量。

- 可同步測量常規功率參數、諧波成分和THD。

- 免費提供用于IEC62301測試的PCM軟件。

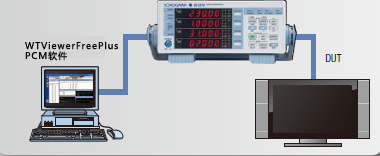

CN Testing To International

大電流設備的評價

- 可直接測量高達40Arms的大電流，無需使用外部電流傳感器(WT310HC)。

- 積分模式下的自動量程功能。

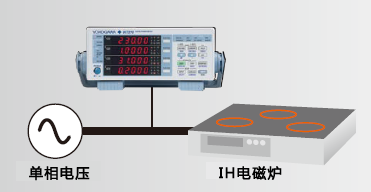

CN Evaluationof.fw 工業設備和運輸

汽車電池或DC驅動裝置的評價

- DC測量總精度為0.3% (WT310HC: 總精度為0.5%)

- 可直接測量高達40A的大電流，無需使用外部電流傳感器。

- 電池的充放電能(+/-Wh、+/-Ah)測量

工業電機和旋轉機械的耐久性測試和效率測量

WT300系列可以對電流積分(Ah)和電能(Wh)執行長達10,000小時的可靠測量。D/A選件用于保存和監視測量結果。通過D/A輸出功能，ScopeCorder等外部記錄儀或數據采集儀可以將這些測量結果以及溫度、扭矩和轉速等其他參數保存下來。

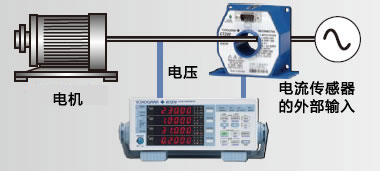

CN Current Sensor Input

不間斷電源(UPS)的符合性測試和評價測試

- 設置THD運算的最大分析次數

一臺功率計可完成效率測量
