SWP-NAC-3ES803交流電量集中顯示控制儀

時間： 2014-01-10　

SWP-NAC-3ES803交流電量集中顯示控制儀

電話：020-82348735，傳真：020-82348703

產品簡介：

是一種智能能型電參數數據采集模塊,可測量三相三線制或三相四線制電路中的三相電流,電壓的真有效值,功率,功率因數。其輸入為三相電壓（0-500V）,三相電流（0-20A）,輸出為RS-485或RS-232數字信號,4-20mA或0-5V模擬信號,能測量三相電壓值,三相電流值,有功功率,無功功率,功率因數CosΦ及各項有功功率,視在功率等。

可廣泛應用于各種工業控制與測量系統及各種集散式/分布式電力監控系統。

詳細說明

◆SWP-NAC-3E三相電量集中顯示控制儀性能特點

⊕可廣泛應用于各種工業控制與測量系統及各種集散式/分布式電力監控系統。

⊕能代替過去的電流,電壓,功率,功率因數,電量等變送器及測量這些變送器標準輸出信號的輸入模塊,可

大降低系統成本,方便現場布線,提高系統可靠性。其485總線輸出與兼容于NuDAM,ADAM等模塊的ASCII碼指

集,使其可與其他廠家的控制模塊掛在同一485總線上,且便于計算機編程,使你輕松地構建自己的測控系統。

⊕是一種智能能型電參數數據采集模塊,可測量三相三線制或三相四線制電路中的三相電流,電壓的真有效值,功率,功率因數。其輸入為三相電壓（0-500V）,三相電流（0-20A）,輸出為RS-485或RS-232數字信號,4-20mA或0-5V模擬信號,能測量三相電壓值,三相電流值,有功功率,無功功率,功率因數CosΦ及各項有功功率,視在功率等。

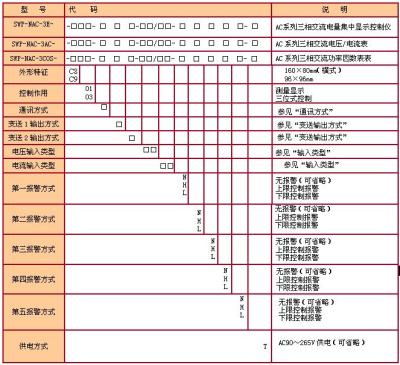

◆儀表類型

⊕SWP-NAC-3E ——AC系列三相交流電量集中顯示控制儀

⊕SWP-NAC-3AC ——AC系列三相交流電壓/電流表

⊕SWP-NAC-3COS ——AC系列三相交流功率因數表表

◆技術參數

商標	型號
SWP-NAC-3E-	C80/C90系列
輸入信號	輸入交流45－60HZ三相電壓,電流
輸出信號	輸出接口模擬量 DC 0～10mA / 4～20mA（負載電阻< 500?） DC 0～5V / 1～5V（負載電阻≥250K?）開關量繼電器ON/OFF帶回差（用戶可自由設定）,帶LED指示顯示屏輸出三相電壓Ua,Ub,Uc,三相電流Ia,Ib,Ic的真有效值,有功功率P,無功功率Q,功率因數及各相有功功率Pa,Pb,Pc。
特性	測量精度電流：0.2級 電壓：0.2級 有功功率：0.2級 在功率因數>0.6時,為0.2級；在功率因數<0.6時,為0.5。無功功率：0.5級 無功功率是由有功功率與電流電壓計算得出,只為正。即負的無功功率不可測。功率因數：0.5級 （注：電壓,電流,有功功率,無功功率,功率因數的精度,都是以全量程為標準）輸入信號 每通道采樣速率：4KHz,交流采樣輸入響應時間（模塊內數據更新率）250ms,同步測量電壓量程（相電壓） 10V,20V,50V,100V,300V,500V（用戶可選）電流量程 1A,2A,3A,5A,10A,20A（用戶可選）通訊輸出接口方式--標準串行雙向通訊接口RS-485/RS-232 通訊速率為1200,2400,4800,9600,19.2K儀表內部自由設定通訊協議為SR-BUS通訊協議或MODBUS通訊協議（用戶通過內部參數可選）,指令為ASCII碼格式（四字節符點數）,兼容于NuDAM,ADAM等模塊。
使用環境	工作溫度 0～50℃ 供電電源 AC85V～260V開關電源（最高輸入電壓不得高于280V）功耗 <6W 安裝方式標準卡入式重量 400g
SWP-NAC-3E-	C80系列（橫式）	C90系列（方形）
儀表外形
外形尺寸	寬×高×深：160×80×140mm	寬×高×深：96×96×110mm
開孔尺寸單位：mm

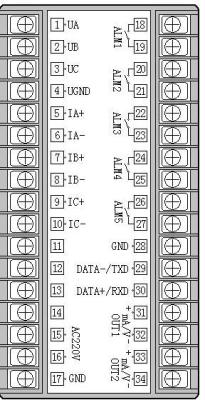

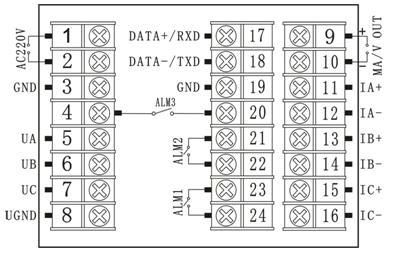

接線圖

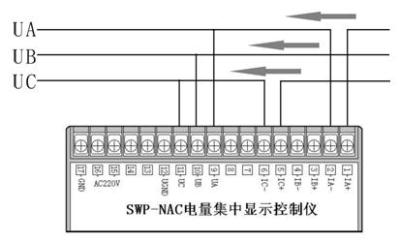

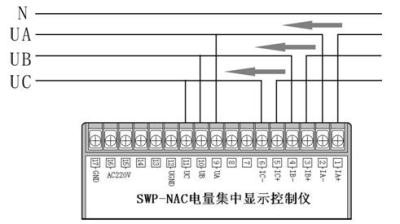

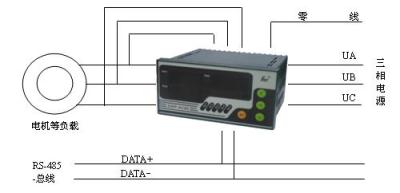

典型應 用接線圖	SWP-NAC-3E三相電量集中顯示控制儀可應用于三相三線制或三線四線制電路。在三相三線制電路中,UGND端可不連接或接地；在三相四線制電路中,UGND端接中性線（接地）。 SWP-NAC-3E三相電量集中顯示控制儀輸出電壓Ua Ub Uc都是相電壓（每相對UGND端的電壓）。
